Опоры скользящие приварные: назначение, стандарты, подбор

Скользящая приварная опора удерживает трубопровод на отметке и допускает продольное перемещение. Узел воспринимает вертикальную нагрузку, разгружает компенсаторы и снижает напряжения от температурного удлинения. Решение применяют на тепловых и технологических сетях, при надземной и канальной прокладке.

Конструкция и принцип работы

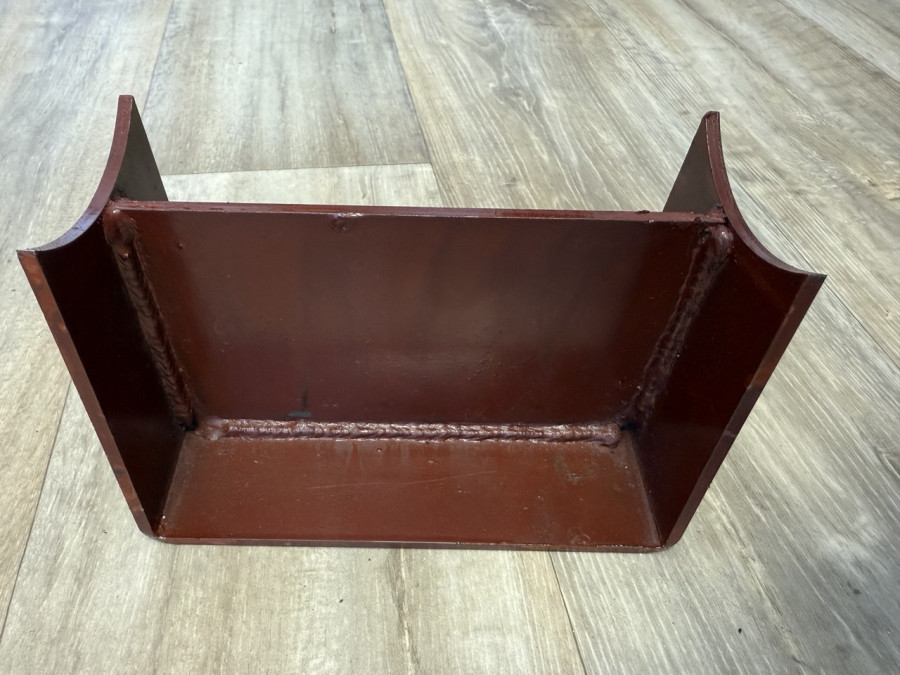

Типовая конструкция включает корпус со сплошным основанием, подушки скольжения и ребра жёсткости. Труба опирается на подушку и свободно скользит по опорной поверхности. Узел выполняют сварным, с заводской антикоррозионной защитой. При необходимости узел дополняют направляющими элементами, чтобы ограничить поперечные смещения.

Нормативная база

Базовый стандарт категории — ОСТ 34-10-616-93 «Опора приварная скользящая и неподвижная. Типы и основные размеры». Он охватывает диапазон Дн 57–1620 мм и типовые режимы тепловых сетей. В проектах также встречаются решения по серии 5.903-13 (вып. 8-95): узлы ТС-623/ТС-624 для разных диапазонов диаметров. Под конкретную спецификацию поставка выполняется согласно документации проекта.

Ассортимент ГК ННМК

На складе доступны опоры по ОСТ с широким рядом диаметров. Базовая сталь — Ст20. Защита — грунт ГФ-021. Выпускаем типоразмеры от Дн 57 до Дн 1620. Цены и наличие указаны в карточках товара.

Примеры позиций (ориентиры)

Где ставят и чем узел удобен

• Тепловые сети и промышленные трубопроводы.
• Горизонтальные участки трассы с продольными перемещениями.
• Надземная и канальная прокладка по проекту.

Опора проста в монтаже, долговечна и не требует обслуживания. Унифицированные размеры упрощают замену и закупку.

Критерии подбора

1. Диаметр трубы (Дн). Определяет типоразмер опоры.
2. Нагрузки. Сверьте допустимую вертикальную нагрузку по стандарту и паспорту.
3. Схема трассы. Нужны ли направляющие/ограничивающие элементы рядом.
4. Материал и покрытие. База — Ст20 и ГФ-021; специальные исполнения — по запросу.

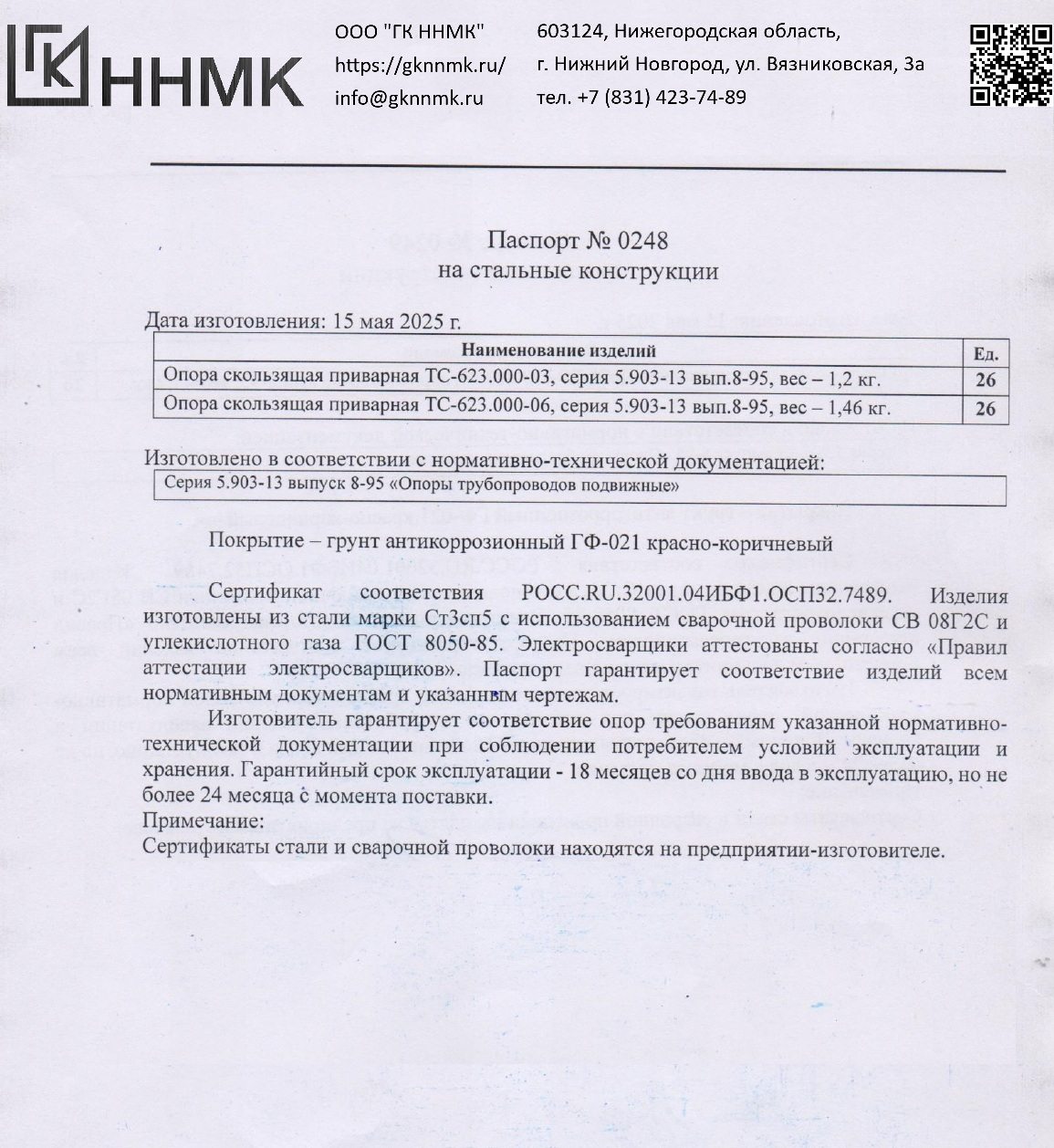

5. Документы. Паспорт, сертификаты на металл и покрытие, по запросу — протоколы контроля.

Монтаж: ключевые шаги

Подготовьте площадку/балку, отметьте места опирания. Совместите ось трубопровода и опоры. Проварите узел по чертежам и НТД. Проверьте чистоту скользящих поверхностей. Убедитесь в свободном продольном ходе без заеданий. После пуска выполните контрольный осмотр.

Шаг между опорами

Шаг зависит от диаметра, массы трассы и температуры. Для малых диаметров берут 5–6 м, для средних — 6–8 м. Для крупных — по расчёту (прочность/прогиб) и выпуску серии. Окончательное значение всегда задаёт проект.

Чем дополнить узел опирания

• Опоры скользящие подкладные (СПО) — для труб в ППУ-оболочке.
• Опорно-направляющие кольца (ОНК) — ограничение поперечных смещений.
• Трубы электросварные — согласованные диаметры Дн 57–1620.

Сроки и логистика

ГК ННМК отгружает со склада и производства. Доставка по РФ и СНГ авто/ЖД. Возможна комплектация трубами, изоляцией и фасонными изделиями. Предоставляем паспорт и комплект сертификатов.

Как оформить заказ

В заявке укажите: Дн, условие прокладки, ориентировочный шаг опор, требования к покрытию, объём и адрес. Менеджер рассчитает цену и срок, направит КП и образцы документов.
