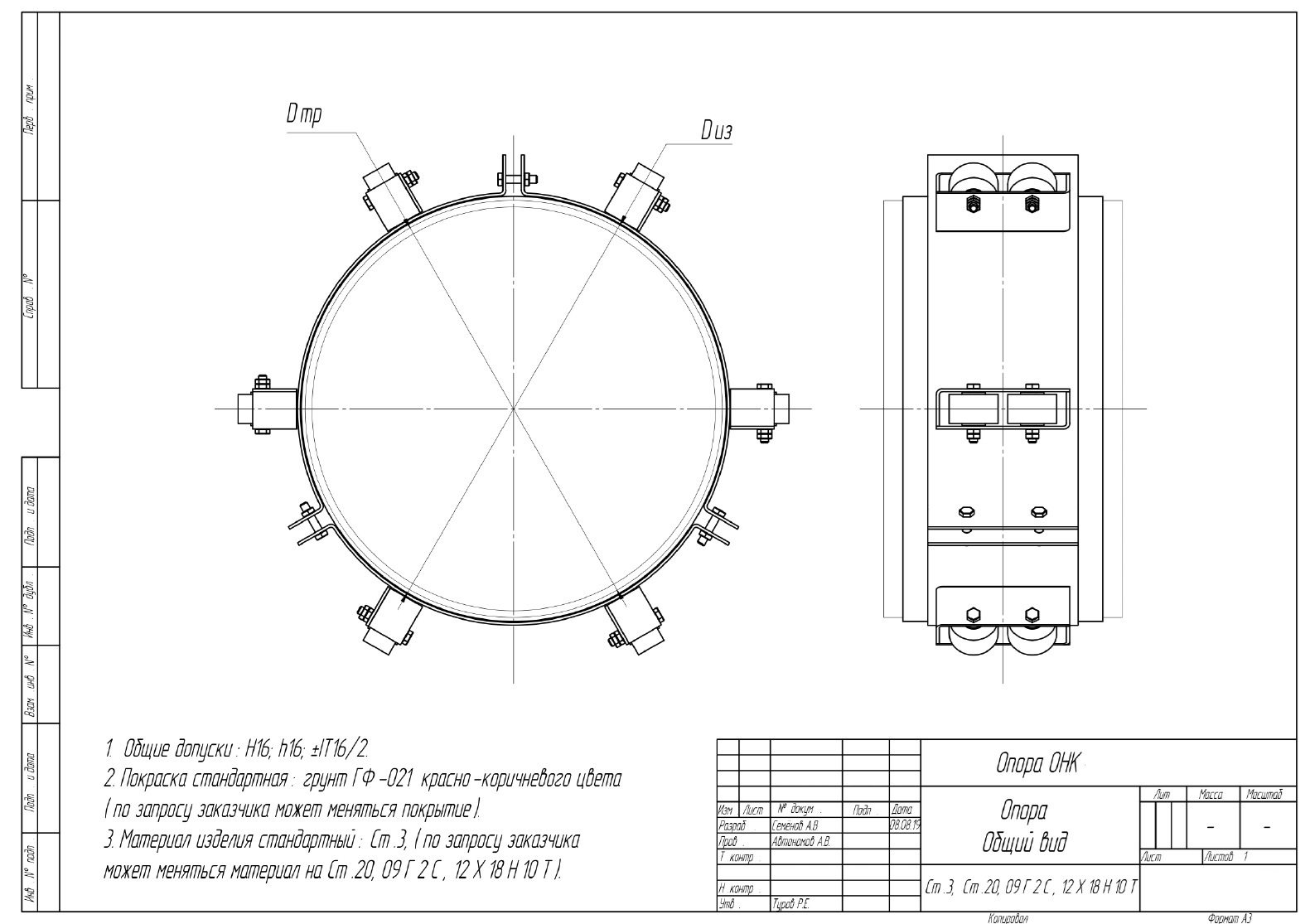

Общий вид опорно-направляющего кольца ОНК
Опорно-направляющие кольца ОНК: назначение, устройство, подбор
Опорно-направляющие кольца (ОНК) центрируют рабочую трубу в защитном кожухе. Кольца снижают трение при протаскивании. Защищают изоляцию от механических нагрузок. Решение применяется в переходах под дорогами и ж/д. В подземных и канальных участках сетей. В проектах водоснабжения, теплоснабжения, нефте- и газопроводов. Это стандартные элементы трубопроводной системы и монтажных работ.
Ассортимент ГК ННМК
На странице категории представлены ОНК для стальных труб. Доступные типоразмеры — от 57 до 1420 мм по наружному диаметру трубы. Материал кольца — сталь Ст20. Сечение — круглое. Позиции доступны к заказу с ориентировочными ценами и возможностью расчёта доставки. За точную комплектацию и наличие отвечает менеджер.
Где применяются
Кольца используют при строительстве переходов. Трубопровод прокладывается в защитном кожухе (футляре). ОНК удерживают трубу по оси кожуха. Снижают риск повреждения покрытия. Обеспечивают свободное продольное перемещение при температурных деформациях.
Конструкция и материалы

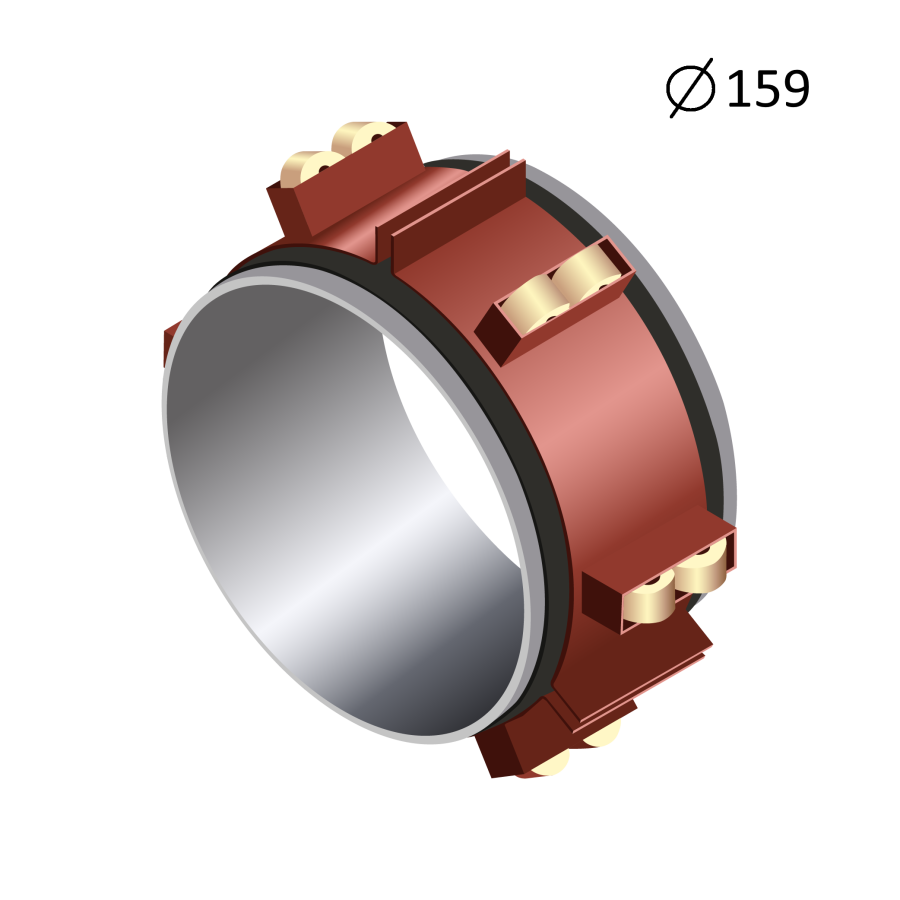

ОНК состоит из двух-трёх стальных сегментов. Сегменты стягиваются болтами, гайками и шайбами. Снаружи крепятся диэлектрические опорные элементы скольжения. Они обеспечивают центрирование и малый коэффициент трения. Поставка обычно включает само кольцо, крепёж, защитную прокладку, паспорт и сертификат качества.
Рабочие условия и совместимость
Стальные ОНК применяют с трубами до 1420 мм. Изделия подходят для стальных и пластиковых трубопроводов. Типовой диапазон рабочих температур для стальных систем — от минус 40 °С до плюс 50 °С (зависит от ТУ и материалов опор). Для полимерных исполнений диапазоны могут отличаться. Всегда ориентируйтесь на проект и ТУ.
Как выбрать опорно-направляющее кольцо
1) Исходные данные
- Наружный диаметр рабочей трубы (ДУ/OD), мм.
- Внутренний диаметр защитного кожуха, мм.
- Тип изоляции и толщина покрытия на трубе.
- Длина перехода, ожидаемые нагрузки и условия работ.
2) Посадка и высота опорного элемента
Высота опорных «ребер» подбирается так, чтобы центр трубы совпадал с осью кожуха. Для типовых стальных ОНК применяются стандартные высоты опорного элемента: около 30 мм для малых диаметров, 35 мм для средних и 56 мм для диаметров свыше 200 мм. Конкретные значения согласуются с проектом.
3) Шаг установки колец
Расстояние между кольцами задаёт проектная документация. Оно зависит от диаметра, массы трубы, типа изоляции и способа протаскивания. Типичные рекомендации приводятся ниже (ориентиры):
| Наружный диаметр трубы | Рекомендуемый шаг между ОНК |
|---|---|
| до 300 мм | ~2,0–2,5 м |
| 301–600 мм | ~2,0 м |
| ≥ 600 мм | ~1,5–2,0 м |
| крупные диаметры 530–1420 мм | до 6,0 м по расчёту |
Для надёжности у торцов кожуха часто выполняют «сдвоенную» установку ОНК и дополнительное уплотнение. Конкретные расстояния и схема — по проекту.
Монтаж: краткая инструкция для подрядчика
Подготовка и сборка
- Очистить место установки, проверить покрытие трубы.
- Разметить позиции ОНК по проекту.
- При предварительной сборке оставить зазор между торцами сегментов ~15–20 мм.
- Установить защитную прокладку 3–5 мм под кольцо для сохранности изоляции. Допустимо использовать несколько слоёв изоляционной ленты.
Стяжка крепежа
Стягивать болты равномерно, крест-накрест. Контролировать момент затяжки по диаметру трубы. Для крупных диаметров моменты выше. Примерные ориентиры доступны в инструкциях производителей.
Проверка центрирования
Проверить соосность трубы и кожуха. Убедиться в свободном перемещении без контакта с кожухом. Подтянуть крепёж после контрольной протяжки.
Комплектующие и сопутствующие позиции
ОНК часто применяют вместе с герметизирующими манжетами и укрытиями торцов. Для магистралей с повышенными нагрузками используют усиленные диэлектрические опоры или роликовые элементы. Все решения подбираются под условия объекта и действующие ГОСТ/ТУ на материалы и крепёж.
Заказ и логистика
ГК ННМК поставляет ОНК по РФ автомобильным и ЖД транспортом. Возможен расчёт доставки до объекта. В заявке укажите диаметр рабочей трубы, диаметр кожуха, длину перехода, тип изоляции, требуемый шаг установки и сроки работ.
Полезные ссылки по теме
- Трубы стальные электросварные — для рабочих ниток и кожухов.
- Трубы в ВУС-изоляции — для защиты от грунтовой коррозии.
- Услуги доставки — автомобильные и ЖД перевозки по РФ.
Часто задаваемые вопросы
Возьмите длину кожуха и разделите её на проектный шаг установки колец. Добавьте «сдвоенные» ОНК у каждого торца кожуха (как правило, по два кольца у выхода из кожуха с заходом 0,5–1,0 м внутрь). Итоговое количество и схема фиксируются проектом производства работ.
Шаг зависит от диаметра и массы трубы, а также от допускаемой нагрузки на изоляцию. Типичные ориентиры: 2,0–2,5 м для диаметров до 300 мм; 2,0 м для 301–600 мм; 1,5–2,0 м при диаметрах свыше 600 мм. Для крупных диаметров шаг может достигать 4–6 м по расчёту. Всегда используйте проектные значения.
Да. ОНК применяются с пластиковыми трубопроводами при соблюдении ТУ и расчёта посадки в кожухе. Для полимерных систем уточняйте допустимые температуры и материалы опорных вставок.
Момент затяжки зависит от диаметра и конструкции. Производители приводят ориентиры в монтажных инструкциях. Например, для диаметров 57–108 мм рекомендуют меньшие моменты, для 426–720 мм — существенно выше. Тянуть равномерно, крест-накрест, с контролем после протяжки.
Да. Для защиты изоляции под кольцо устанавливают прокладку толщиной 3–5 мм или несколько слоёв изоляционной ленты. Это снижает точечные нагрузки и риск повреждения покрытия.
Как оформить заказ
Оставьте заявку на странице категории. Укажите диаметр трубы и кожуха, длину перехода, требуемое количество. Менеджер подскажет варианты исполнения, сроки и стоимость. Предоставим сертификаты и паспорта на изделия.
