Опоры трубопроводов: назначение и конструкция

Путь трубопроводной трассы может проходить по разным участкам – надземным или подземным маршрутам. При этом внутри регулярно циркулирует теплоноситель, нефтепродукты, смазочные материалы, газы, другие жидкие или газообразные субстанции. Чтобы избежать перепадов высоты, крутых поворотов, используют опоры для труб. В результате магистраль внутри технологических направляющих проходит без больших отклонений в вертикальном или горизонтальном направлении. Трубопроводные системы располагают на несущих конструкциях, чтобы беспрепятственно перекачивать рабочие среды на большие расстояния. Прочность коммуникаций обеспечивает устойчивость к поперечным, осевым и вертикальным нагрузкам.

Виды опор трубопроводов

На промышленных магистралях для эксплуатации тепловых сетей, нефтепроводов, газопроводов и перемещения токсичных продуктов используются:

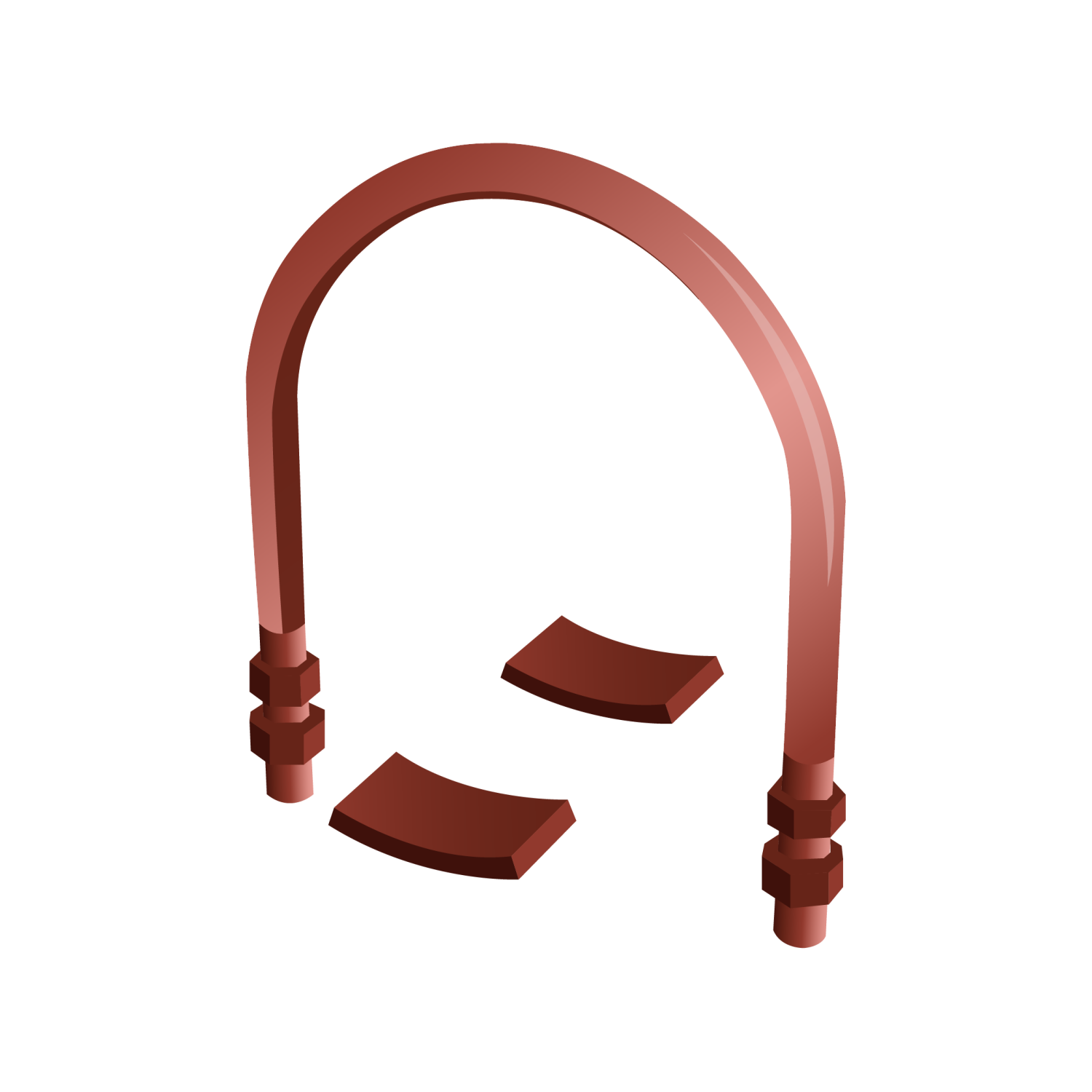

1. Опоры хомутовые (бывают с одной и двумя тягами).
2. Неразъёмные с уплотнителем.
3. Неразъёмные с футляром.
4. Неразъёмные двухупорные.

Блоки фиксации с прокладками позволяют избежать деформаций, возможных повреждений, поэтому жесткие устройства из хомутов применяются в разных местах эксплуатации трубопроводной трассы.

Конструктивные особенности и ГОСТы

Параметры и функции опоры и подвески зависят от места применения:

• подземного;
• надземного;
• магистрального типа.

ЦЗМ опоры трубопровода выпускают по стандарту ГОСТ 14911, ГОСТ 16127, серия 1.487 1997. Производитель выбирает материалы хорошего качества: сталь, огрунтованные, оцинкованные металлы, швеллерные и тавровые заготовки. Основные элементы конструкции включают:

• ребра жесткости;
• прокладки;
• закладные детали;
• сварные соединения.

Где применяются опоры трубопроводов

В промышленности, ЖКХ (обеспечения бытовых коммуникаций), АЭС, ТЭС, предприятиях энергетики, строительной индустрии опоры под трубопроводы являются основной поддержкой и защитой от внешних условий эксплуатации. Трубопроводные трассы и тепловые сети подвержены изменению температуры; агрессивному химическому влиянию; в условия работы с постоянной вибрацией.

Как выбрать опору под трубопровод

Для корректной работы оборудования необходимо подобрать характеристики и особенности в зависимости от:

1. Типа механической нагрузки и движения продуктов по трубам.
2. Диаметру трубы, жесткости крепежа, прочности и условиям монтажа.
3. Наличию ребер жесткости опорных конструкций, общей конфигурации корпуса.
4. Соответствия ТЗ и чертежам заказчика по опорам технологических трубопроводов.
5. Виду материала – марки конструкционной стали и способу обработки.
6. Типу соединения конструкции – сварной, ребрами жесткости, с прокладками.
7. Вариантам защиты от воздействия агрессивной среды и температурному диапазону работы.

Почему заказывать опоры в ГК ННМК выгодно

Рекомендуем выбрать опорные части трубопроводов стальные огрунтованные, так как у нас хорошие условия:

1. Производство изделий по стандарту ГОСТ и инженерным чертежам.
2. Широкий ассортимент трубных соединений, других аксессуаров для монтажа и крепления трубопроводов. Всегда в наличии катковые подвески с обработкой, шпильки, фланцы.
3. Оперативная доставка по РФ пружинных, шариковых, регулируемых элементов на разные установки.
4. Консультации экспертов, помощь с выбором продукции.

Как заказать и купить опоры трубопроводов

Предлагаем оставить заявку специалисту в форме обратной связи через сайт или по позвонить по телефону, чтобы оформить заказ продукции. Нажмите на кнопку "Оставить заявку"/"Уточняйте у менеджера", чтобы уточнить возможность изготовления опор для трубопроводов под заказ по индивидуальным размерам:

• уточнить проектные положения и срок производства модели;
• сверить наличие по ГОСТу 14911 или ГОСТу 16127;
• количество конструктивных элементов;
• подобрать тип металлической опоры;
• выбрать самовывоз или отправить доставку по РФ; получить сертификат производителя.

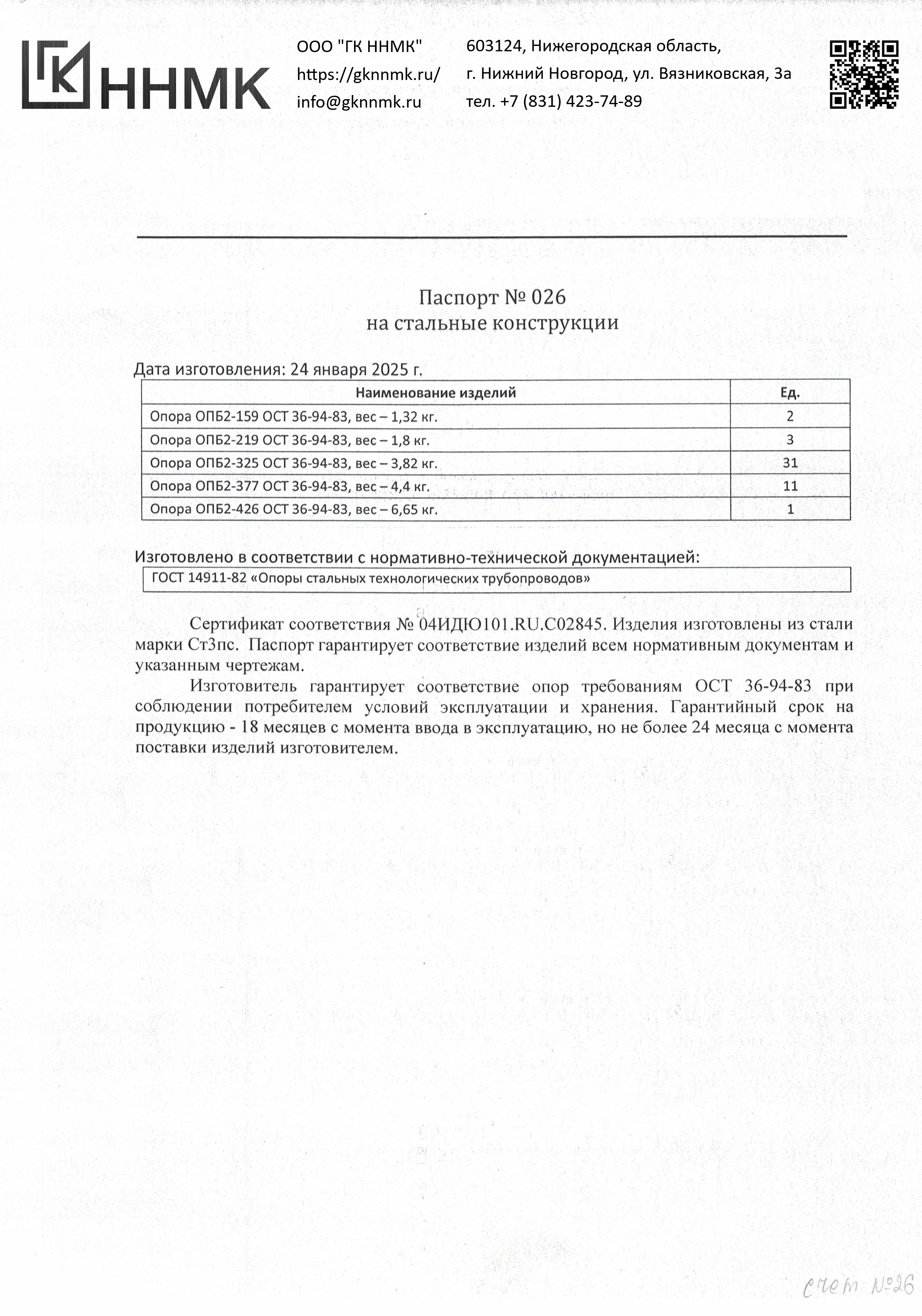

Образец паспорта на опоры:
