Сильфонные компенсаторы СКУ в ППУ изоляции

Температура плавления стали лежит в диапазоне 1450-1520°C, однако тепловое расширение металла наблюдается при любом повышении температуры выше комнатной. Если по трубам бежит горячая вода 140ºС, нужно учитывать расширение материала на 1,2 мм на каждый 1 м. Для защиты от деформаций стальных труб и нужны сильфонные компенсаторы. Сильфон представляет собой гибкую вставку из металла, способную сжиматься и растягиваться, благодаря ему труба может свободно двигаться, не подвергаясь действию сил, способных ограничивать ее движение и содействовать износу.

Сильфонные компенсаторы применяются в составе трубопроводных систем отопления, водоснабжения, вентиляции и тепловых сетей. Они эффективно компенсируют температурные расширения и механические деформации, сохраняя целостность всей конструкции.

Основные характеристики и параметры

Сильфонные компенсаторы подбираются с учетом следующих характеристик:

Все изделия производятся в соответствии с требованиями ГОСТ, с учётом условного диаметра, рабочего давления и параметров среды. Возможно изготовление под заказ с индивидуальными характеристиками.

Какими бывают сильфонные компенсаторы

Поскольку деформирующие силы могут иметь разное направление, для трубопроводов изготавливают сдвиговые, угловые, осевые, карданные и универсальные компенсаторы. Возможные конструктивные решения:

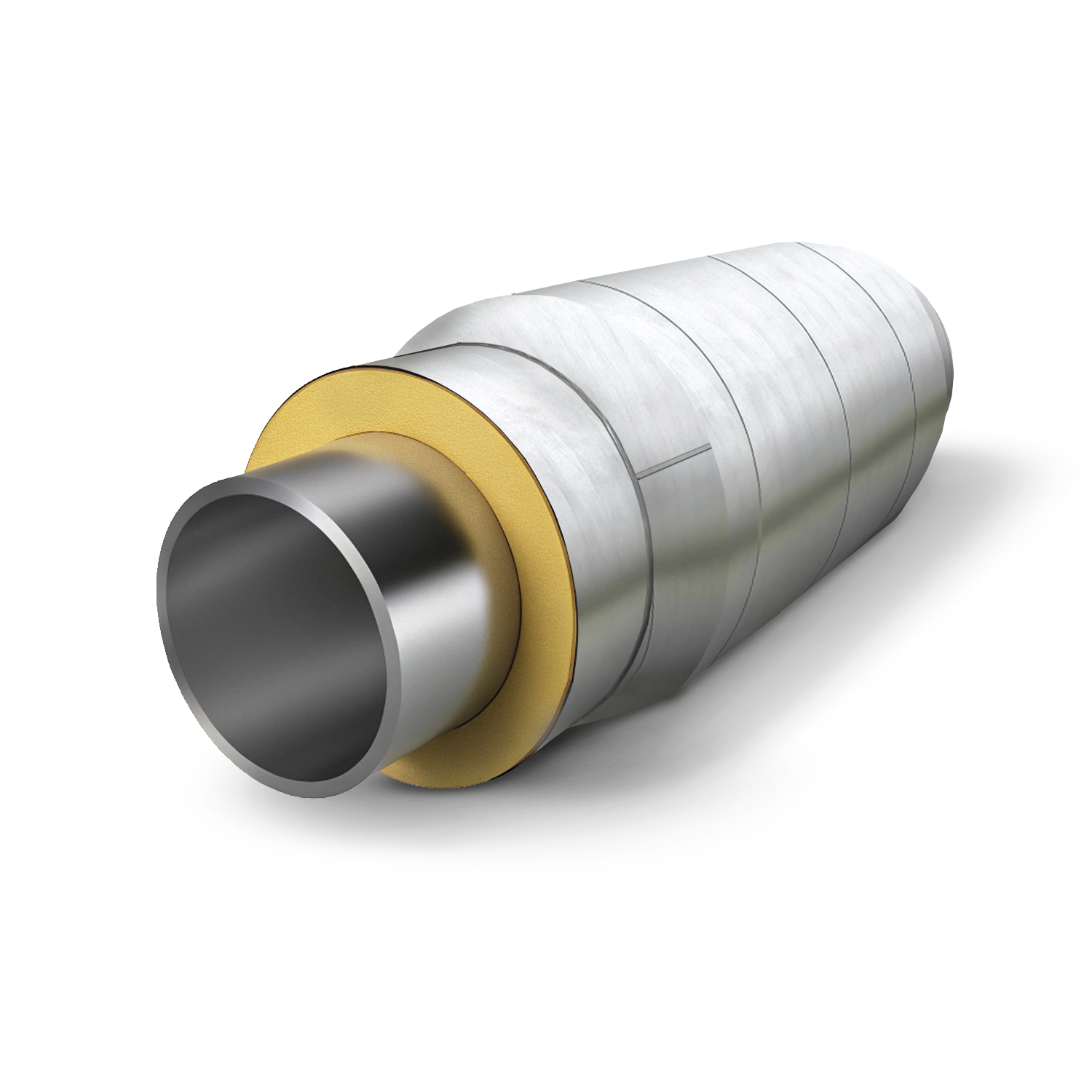

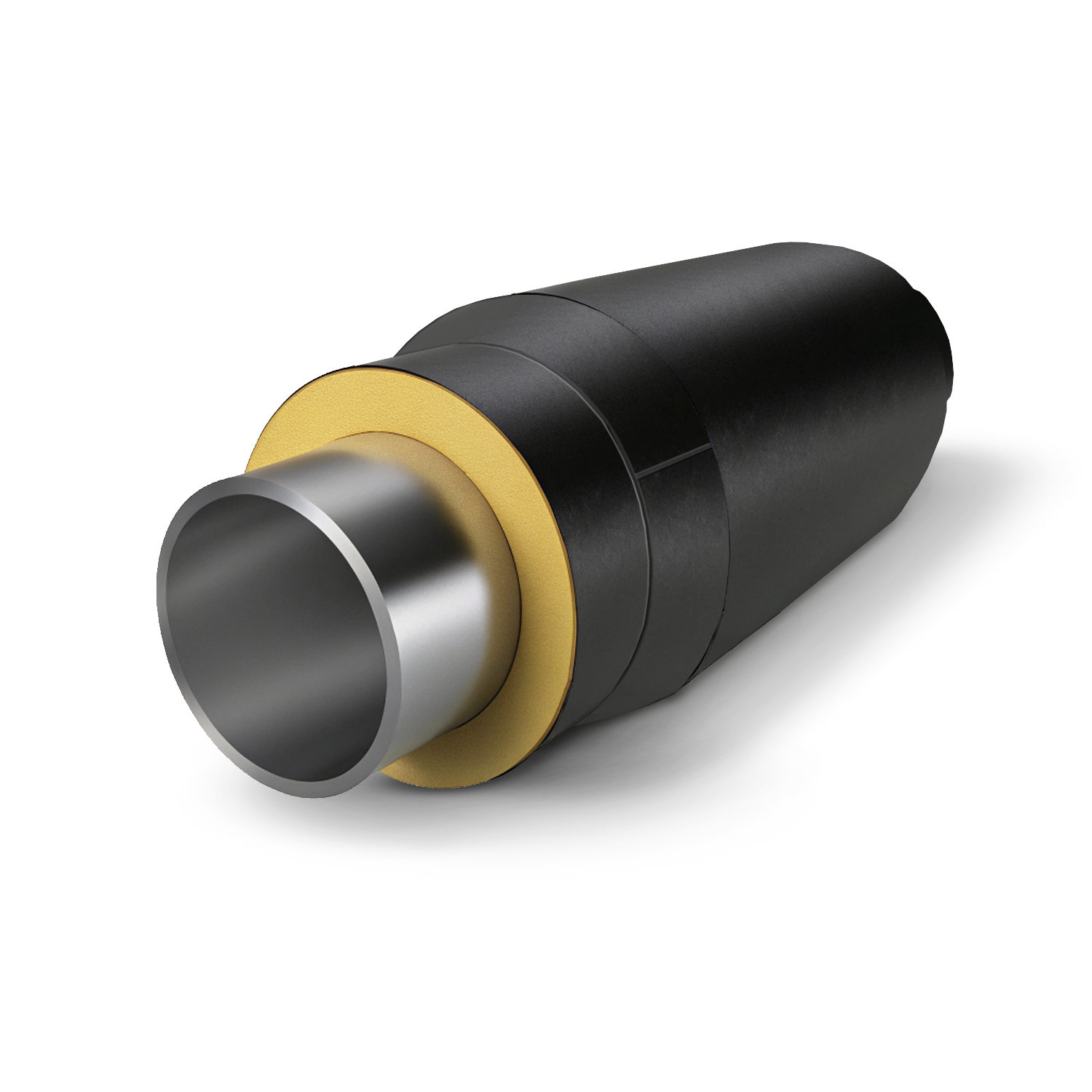

1. В ППУ изоляции. Она защищает сильфон от внешних повреждений, вибраций, конденсата, потерь тепла.
2. С защитным кожухом из металла. Он продлевает срок службы и минимизирует риск протечек.
3. С внутренним экраном из нержавеющей стали. Такие сильфоны предназначены для агрессивных сред с высоким содержанием твердых частиц, кислот, солей, щелочи.
4. С ограничителями. Оснащаются стяжками или шарнирами, для защиты сильфона при критических нагрузках.
5. С фланцами. Проще в монтаже и демонтаже, чем сварные.

Параметры и применение сильфонных компенсаторов и компенсационных узлов (СКУ) регулируются ГОСТ 32935-2014 и ГОСТ 27036-86. Диаметр компенсаторов – от 25 до 600 мм, температура среды – до +400ºС. Сфера применения широкая: системы водоснабжения, отопления, газопроводы, промышленные тепломагистрали.

По типу действия

• Осевые — работают при продольном расширении трубопровода.
• Сдвиговые — компенсируют поперечные смещения.
• Угловые — предназначены для поворотов и угловых смещений.

По конструкции

• В ППУ изоляции — защищают от механических и климатических воздействий.
• С кожухом — устойчивы к внешним нагрузкам и механическим повреждениям.
• С внутренним экраном — подходят для агрессивных сред.
• С фланцами — упрощают монтаж и демонтаж.

По назначению

• Для тепловых сетей
• Для трубопроводов горячей воды и пара
• Для промышленных объектов и систем вентиляции

Как выбрать

При выборе компенсаторов ориентируются на:

1. Тип трубопровода: наземный, подземный. Для бесканальных систем выбирают сильфоны с защитными экранами.
2. Исходные характеристики трубопровода: материал, диаметр.
3. Геометрия трубопровода. Для боковых ответвлений нужны шарнирные компенсаторы.
4. Условия эксплуатации: диапазон температур, климат, тип почвы, вибрация, коррозия, агрессивность среды.
5. Направление деформирующих сил.
6. Величина компенсационного смещения. Если амплитуда большая, возможно потребуется сдвоенный сильфон.
7. Параметры среды: минимальная, пусковая и максимальная температура, проектное и рабочее давление.

Наши менеджеры помогут вам сориентироваться в ассортименте и подберут оптимальный для ваших условий вариант.

Преимущества сильфонных компенсаторов

В зависимости от условий эксплуатации применяются компенсаторы из нержавеющей или углеродистой стали. Это позволяет использовать их при высоких нагрузках, температурных перепадах и в агрессивных средах.

• Компенсация температурных расширений труб
• Снижение риска поломки трубопровода
• Устойчивость к вибрациям и агрессивным средам
• Срок службы до 30 лет
• Высокая герметичность и надёжность конструкции
• Соответствие требованиям ГОСТ и наличие сертификатов

Как купить сильфонный компенсатор в ГК ННМК

Реализуем различные виды металлопроката в Нижнем Новгороде и по всей России. За 15 лет работы нами организован полный сервис, позволяющий сократить затраты на расходные материалы для строительства. Заказывайте сильфонные компенсаторы и другое оборудование, добавляя нужные артикулы в корзину. Сформировать заявку, получить расчет окончательной цены на партию или консультацию по ассортименту можно по телефонам +7 (831) 423-74-89, +7 (995) 912-88-23 или через форму «Обратный звонок».

Применение компенсаторов в ППУ изоляции

Компенсаторы в ППУ изоляции используются в подземных и бесканальных теплотрассах, где важна устойчивость к внешним воздействиям. Они минимизируют теплопотери, упрощают монтаж и продлевают срок службы всей системы. Конструкция устойчива к влаге, агрессивной почве и резким температурным перепадам.
