Отводы в ППМ изоляции

Отводы в ППМ не требуют применения внешних защитных оболочек. Фасонные изделия позволяют обеспечить устойчивость соединения участков трубопроводов независимо от типа грунтов и режима работы. Изделия широко востребованы в коммунальных и промышленных сетях. Разные углы проката позволяют обеспечить требуемый поворот трассы, еще отводы могут быть частью металлоконструкции других фасонных элементов.

Что это, как устроен

Конструктивно отвод ППМИ — изогнутый отдел трубы с приваренными к концам металлическими патрубками, на который нанесена пенополимерминеральная изоляция. Она состоит из 3 слоев: двойного из плотного полимера — внешнего и внутреннего для защиты трубы и фасонных частей, и среднего: с минеральным наполнителем (изоляционный слой).

Технические характеристики и ГОСТЫ

Основные размеры отвода ППМ:

• длина: 325–1 320 мм;
• длина плеча отвода: 263–1 570 мм;
• диаметр трубы: 25–1 220 мм;
• диаметр наружный (диаметр изоляции): 121–1 396 мм;
• толщина стенки – 2–14 мм;
• толщина изоляционного покрытия: 33–88 мм;
• радиус отвода: 38–1 220 мм;
• градус изгиба: 9–180.

Отвод ППМ изготавливается из марок стали: 092Гс, Ст2, Ст3, оц, имеет массу (зависит от диаметра) от 1,6 до 1 286 кг (вес изоляционных слоев: от 0,56 до 240,6 кг). Марка стали определяются проектной организацией.

Изделие производится по следующим ГОСТам: ГОСТ Р 56227-2014, ГОСТ 17375-2001, ГОСТ 30753-2001.

Основные параметры и исполнение

Назначение и сфера применения

Фасонные элементы служат для изменения направления трубопроводной системы. Ключевое назначение изделий — обеспечить теплоизоляцию, надежность, герметичность труб даже в точках поворота трассы. Сфера использования отводов ППМИ:

• силовые кабеля;
• газоходы;
• воздуховоды;
• теплые полы, трассы;
• системы отопления, водоснабжения;
• водопроводные, канализационные системы.

Изделия применяются для прокладки всех типов теплотрасс: как подземных, так и подводных областей теплых трасс.

Преимущества

Отводы в ППМ изоляции имеют массу плюсов:

• стабильность к температуре окружающей среды до -60ºC, теплоносителя — до +150ºC;
• высокая механическая прочность;
• низкий показатель теплопроводности;
• высококачественная изоляция на отводах для защиты от негативного влияния осадков, грунтовых вод, иных внешних факторов;
• универсальность: отвод ППМИ используются в области с/х, производственной индустрии, в быту в районах с различным климатом;
• безопасность: материалы экологичны.

Благодаря кожуху из ППМ изоляции сборочные элементы трубопровода отличаются более долгим сроком службы. Оболочка не только практически нивелирует тепловые потери (не выше 1–2%), но и позволяет обеспечить надежную защиту от коррозии.

Изолирующий материал наносится на всю поверхность изделия. При этом концы остаются свободными. Это нужно для того, чтобы прикрепить колена с трубой, сварочные швы между которыми на месте заливаются композиционным материалом. За счет этого конструкция не требует добавочной защиты от внешних факторов пластиковыми или металлическими оболочками.

На что акцентировать внимание при выборе

Отводы в ППМИ определяются проектной организацией по 2 диаметрам — трубы и диаметр изоляции. Они должны согласовываться с параметрами магистральных отсеков.

Толщина стенки определяется проектной организацией и зависит от конкретных условий эксплуатации (включая рабочее давление теплоносителя).

Производство отводов выполняется с учетом разных толщины стенки и диаметров дает возможность подбора лучшего варианта для конкретных условий. Кроме того, по желанию заказчика изделие может быть просечено. Обычно отводы изготавливаются с углом: 30°, 45°, 60°, 90° (реже — с другим).

Как заказать

Компания занимается изготовлением и поставкой труб и фасонных изделий в ППМ во все районы РФ. Предлагаем стальные отводы, композитные, пластиковые, асбоцементные фасонные изделия. Их цена зависит от размера трубы.

Также в интернет-магазине можно купить стержни, напорную арматуру, затворы, фланцы, заглушки, сетки, люки, днища, блоки, скобы, крепления. В каталоге можно отыскать п-образные, z-образные, цилиндрические, концевые, шиберные, воротниковые, сальниковые металлотовары, двутавровый прокат. Ассортимент включает конструкции в виде шестигранника, квадрата, полипропиленовые, круглые, гофрированные элементы, с плоской и армирующей поверхностью.

Также компания предлагает тройники, переходы, фитинги, задвижки, клапаны, вентили, патрубки, прокладки, пластины, крышки, дождеприемники, радиаторы, стойки, рельсы, клины, спицы.

Клиенты могут отыскать чугунные, алюминиевые, латунные, медные, бронзовые, цветные металлоизделия, черный прокат, цинковые, полиэтиленовые, резиновые, асбестоцементные, деревянные, металлопластиковые, железобетонные элементы и комплектующие.

Кроме того, можно заказать плазменную резку, сварку, изготовление изделий на новейшем сертифицированном оборудовании.

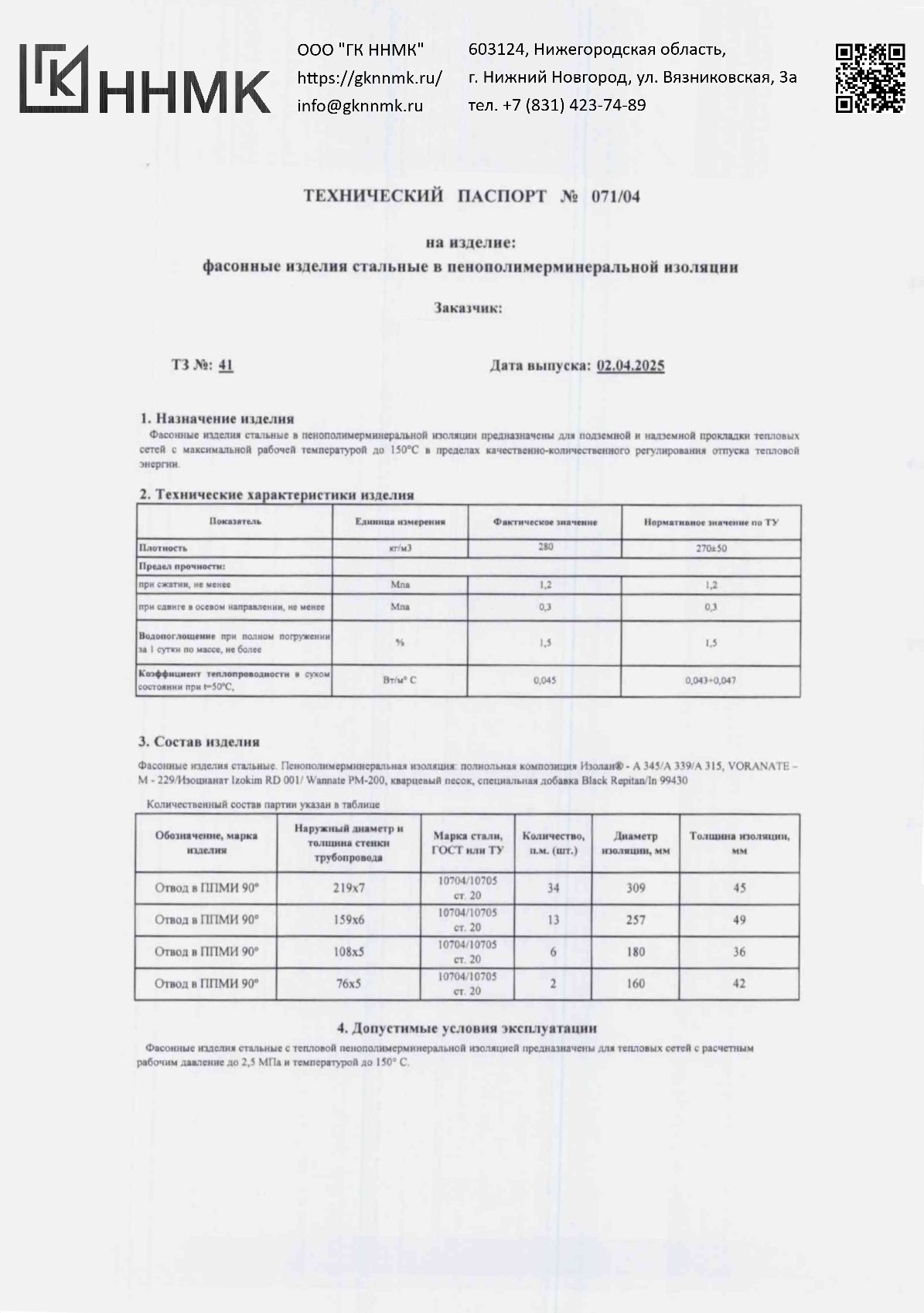

Образец паспорта на отводы в ППМ изоляции
